感應開關的介紹

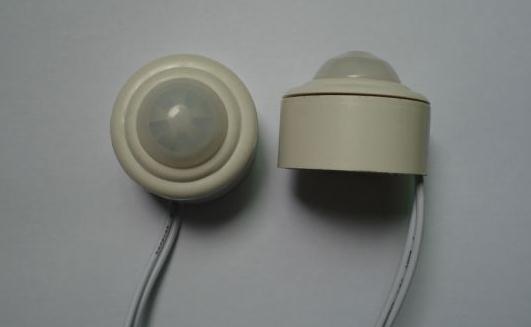

感應開關是指人體紅外智能感應開關,是一種當有人從紅外感應探測區域經過而自動啟動的開關。人體紅外感應開關的主要器件為人體熱釋電紅外傳感器。人體都有恆定的體溫,一般在37度,所以會發出特定波長10UM左右的紅外線,被動式紅外探頭就是探測人體發射的10UM左右的紅外線而進行工作的。人體發射的10UM左右的紅外線通過菲泥爾濾光片增強後聚集到紅外感應源上。

紅外感應源通常採用熱釋電元件,這種元件在接收到人體紅外輻射溫度發生變化時就會失去電荷平衡,向外釋放電荷,後續電路經檢測處理後就能觸發開關動作。人不離開感應範圍,開關將持續接通;人離開後或在感應區域內長時間無動作,開關將自動延時關閉負載。

感應開關的安裝調試

1、感應開關從外形上可分為86型感應開關和吸頂式感應開關。

2、86型感應開關與傳統機械式牆壁開關大小一致,可直接替換原有的牆壁開關。

3、因開關左右兩側比上下兩側的感應範圍大,所以安裝開關時,應使其正軸線與人的行走通道方向盡量相垂直,這樣可以達到最佳感應效果。

4、吸頂式感應開關的安裝方式大同小異,以BR-306C為例。在天花上開個直徑為60mm圓孔。L,N,LOUT,NOUT四個接線柱上分別接入火線進線,零線進線,火線出線和零線出線。接好線後,將開關扣入天花上即可;若安裝環境中無吊頂,可先用鏍絲將開關頂盒鎖在頂上,再將開關旋入底盒中。

5、安裝好開關後加電,當環境光線不足時,開關直接進入監控狀態,人不離開且在活動,開關將持續工作。

6、安裝好開關後加電,當環境光線充足時,燈泡將會閃三次,一分鐘後初始化結束,開關進入監控狀態,用物體遮住環境光線使開關感應工作,人不離開且在活動,開關將持續工作;人離開後,開關自動延時關閉負載。

7、若對延時時間或光感值不滿意,可通過86型牆壁開關的背面“TIMER”及“DIMMER”進行調者,其中前者調延時關時間,後者調光感值。調節時用一字鏍絲刀輕扭,切不可用力過猛。對於吸頂式感應開關,打開面蓋即可看到調節電位器。

感應開關的主要參數

絕緣電阻:

指感應開關的導體部分與絕緣部分的電阻值,絕緣電阻值應在100MΩ以上。

耐壓:

指感應開關對導體及地之間所能承受的最高電壓。

壽命:

是指感應開關在正常工作條件下,能操作的次數.一般要求在5000-35000次左右。

接觸電阻:

是指感應開關在開通狀態下,每對觸點之間的電阻值,一般要求在0.1-0.5Ω以下,此值越小越好。

額定電流:

指感應開關接通時所允許通過的最大安全電流,當超過此值時,感應開關的觸點會因電流過大而燒燬。

額定電壓:

是指感應開關在正常工作時所允許的安全電壓,加在感應開關兩端的電壓大於此值,會造成兩個觸點之間打火擊穿。
