固態繼電器的作用

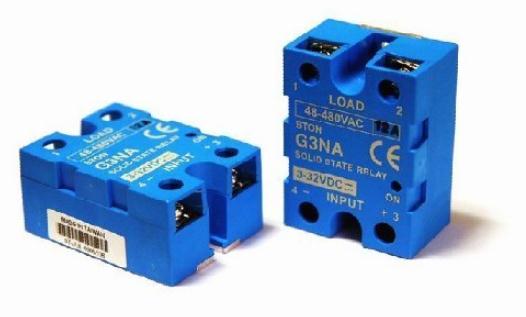

固態繼電器其實是利用半導體器件代替傳統電接點作為切換裝置的具有繼電器特性的無觸點開關器件,單相SSR為四端有源器件,其中兩個輸入控制端,兩個輸出端,輸入輸出間為光隔離,輸入端加上直流或脈衝信號到一定電流值後,輸出端就能從斷態轉變成通態。

固態繼電器目前已廣泛應用於計算機外圍接口裝置,電爐加熱恆溫系統,數控機械,遙控系統、工業自動化裝置;信號燈、閃爍器、照明舞檯燈光控制系統;儀器儀表、醫療器械、複印機、自動洗衣機;自動消防,保安系統,以及作為電網功率因素補償的電力電容的切換開關等等,另外在化工、煤礦等需防爆、防潮、防腐蝕場合中固態繼電器都有大量使用。

固態繼電器具有良好的防潮防霉防腐蝕性能,在防爆和防止臭氧污染方面的性能也極佳,固態繼電器還具有輸入功率小,靈敏度高,控制功率小,電磁兼容性好,噪聲低和工作頻率高等特點。

固態繼電器的工作原理

固態繼電器是一種新型的無觸點電子開關,由分立元器件、膜固定電阻網絡和芯片,採用混合工藝組裝來實現控制回路(輸入電路)與負載回路(輸出電路)的電隔離及信號耦合,由固態器件實現負載的通斷切換功能,內部無任何可動部件。儘管市場上的固態繼電器型號規格繁多,但它們的工作原理基本上是相似的。主要由輸入(控制)電路,驅動電路和輸出(負載)電路三部分組成。

固態繼電器的輸入電路是為輸入控制信號提供一個回路,使之成為固態繼電器的觸發信號源。固態繼電器的輸入電路多為直流輸入,個別的為交流輸入。直流輸入電路又分為阻性輸入和恆流輸入。阻性輸入電路的輸入控制電流隨輸入電壓呈線性的正向變化。恆流輸入電路,在輸入電壓達到一定值時,電流不再隨電壓的升高而明顯增大,這種繼電器可適用於相當寬的輸入電壓範圍。

固態繼電器的驅動電路可以包括隔離耦合電路、功能電路和觸發電路三部分。隔離耦合電路,目前多採用光電耦合器和高頻變壓器兩種電路形式。常用的光電耦合器有光-三極管、光-雙向可控硅、光-二極管陣列(光-伏)等。
