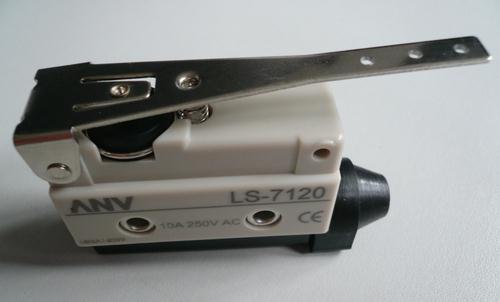

行程開關是什麼？

在電氣控制系統中，位置開關的作用是實現順序控制、定位控制和位置狀態的檢測。用於控制機械設備的行程及限位保護。構造：由操作頭、觸點系統和外殼組成。

在實際生產中，將行程開關安裝在預先安排的位置，當裝於生產機械運動部件上的模塊撞擊行程開關時，行程開關的觸點動作，實現電路的切換。因此，行程開關是一種根據運動部件的行程位置而切換電路的電器，它的作用原理與按鈕類似。

行程開關廣泛用於各類機床和起重機械，用以控制其行程、進行終端限位保護。在電梯的控制電路中，還利用行程開關來控制開關轎門的速度、自動開關門的限位、轎廂的上、下限位保護。

行程開關可以安裝在相對靜止的物體（如固定架、門框等，簡稱靜物）上或者運動的物體（如行車、門等，簡稱動物）上。當動物接近靜物時，開關的連桿驅動開關的接點引起閉合的接點分斷或者斷開的接點閉合。由開關接點開、合狀態的改變去控制電路和機構的動作。

行程開關的作用

日常生活

行程開關的應用方面很多，很多電器裡面都有它的身影。那這麼簡單的開關能起什麼作用呢？它主要是起連鎖保護的作用。最常見的例子莫過於其在洗衣機和錄音機（錄像機）中的應用了。

在錄音機和錄像機中，我們常常使用到快進或者倒帶，磁帶急速地轉動，但是當到達磁帶的端點時會自動停下來。在這裡行程開關又一次發揮了作用，不過這一次不是靠碰撞而是靠磁帶的張力的突然增大引起動作的。

工業

行程開關主要用於將機械位移轉變成電信號，使電動機的運行狀態得以改變，從而控制機械動作或用作程序控制。

行程開關真正的用武之地是在工業上，在那裡它與其它設備配合，組成更複雜的自動化設備。

機床上有很多這樣的行程開關，用它控制工件運動或自動進刀的行程，避免發生碰撞事故。有時利用行程開關使被控物體在規定的兩個位置之間自動換向，從而得到不斷的往復運動。比如自動運料的小車到達終點碰著行程開關，接通了翻車機構，就把車裡的物料翻倒出來，並且退回到起點。到達起點之後又碰著起點的行程開關，把裝料機構的電路接通，開始自動裝車。總是這樣下去，就成了一套自動生產線，用不著人管，日以繼夜地工作，節省了人的體力勞動。

行程開關工作原理

滾輪式行程開關

當運動機械的擋鐵（撞塊）壓到行程開關的滾輪上時，傳動槓連同轉軸一同轉動，使凸輪推動撞塊，當撞塊碰壓到一定位置時，推動微動開關快速動作。當滾輪上的擋鐵移開後，復位彈簧就使行程開關復位。這種是單輪自動恢復式行程開關。而雙輪旋轉式行程開關不能自動復原，它是依靠運動機械反向移動時，擋鐵碰撞另一滾輪將其復原。

直動式行程開關

動作原理同按鈕類似，所不同的是：一個是手動，另一個則由運動部件的撞塊碰撞。當外界運動部件上的撞塊碰壓按鈕使其觸頭動作，當運動部件離開後，在彈簧作用下，其觸頭自動復位。

其動作原理與按鈕開關相同，但其觸點的分合速度取決於生產機械的運行速度，不宜用於速度低於0.4m/min的場所。
