時間繼電器的簡介

早期用的繼電器叫空氣阻尼型時間繼電器,它是利用空氣通過小孔節流的原理來獲得延時動作的。它由電磁系統、延時機構和觸點三部分組成。凡是繼電器感測元件得到動作信號後,其執行元件(觸頭)要延遲一定時間才動作的繼電器稱為時間繼電器。

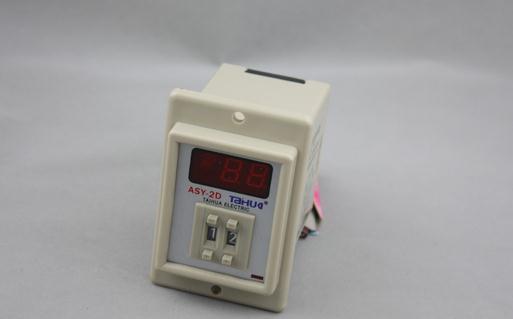

而目前最常用的為大規模集成電路型成的時間繼電器,它是利用阻容原理來實現延時動作。在交流電路中往往採用變壓器來降壓,集成電路做為核心器件,其輸出採用小型電磁繼電器,使得產品的性能及可靠性比早期的空氣阻尼型時間繼電器要好的多,產品的定時精度及可控性也提高很多。

隨著單片機的普及,目前各廠家相繼採用單片機為時間繼電器的核心器件,而且產品的可控性及定時精度完全可以由軟件來調整,所以未來的時間繼電器將會完全由單片機來取代。

時間繼電器的作用

時間繼電器是一種可以使用在較低的電壓或較小電流的電路上,用來接通或切斷較高電壓、較大電流的電路的電子元件,也許可以這樣說:用來控制較高電壓或較大功率的電路的電動開關:給繼電器工作線圈一個控制電流,繼電器就吸合,對應的觸點就接通或斷開。在供電電路中,繼電器也被稱為接觸器。

從驅動時間繼電器工作的電源要求(驅動線包工作電壓)來分,一般繼電器分交流繼電器與直流繼電器,分別用於交流電路和直流電路,另外,依據其工作電壓的高低,有6、9、12、24、36、110、220、380等不同的工作電壓,使用於不同的控制電路上。

時間繼電器另一個區分點是它的觸點(執行接通或斷開被控制電路的開關),分別有常開、常閉、轉換的區別,另外還有觸點多少的區別,可以控制多大的工作電壓及電流(即觸點允許控制的功率)的區別,供不同用途選用;另外特殊觸點還有帶自鎖(動作後即使控制電壓消失,觸點自己保持失去控制時的狀態),帶延時吸合或延時釋放功能等種類,供特殊情況下使用。

時間繼電器的工作原理

時間繼電器的工作原理很簡單,是一種當輸入的物理量達到規定值時,其電氣輸出電路被接通或阻斷的一種自動電器。廣泛用於生產過程自動化裝置,電力系統保護裝置,各類遠動、遙控和通信裝置,是現代自動控制系統中最基礎的電器元件之一。

繼電器一般由輸入感測機構和輸出執行機構兩部分組成。前者用於反映輸入量的變化,後者完成觸點分合動作(對有觸點繼電器)或半導體元件的通斷(對無觸點繼電器)。繼電器具有跳躍的輸入-輸出特性。當繼電器接受一個輸入信號X時,只有它達到動作值Xd,繼電器才動作,輸出從零躍至Ymax。

輸入信號繼續增大,輸出信號仍為Ymax不變。繼電器動作之後,如果減少輸入信號,則繼電器只在輸入減少到Xf時才動作,返回起始位置,輸出信號躍回零。這一特性稱為繼電特性。這裡,使繼電器開始動作的輸入量值(動作值)、使繼電器恢復原狀態的輸入最大量值(返回值)、觸點的額定電壓與電流(觸點額定量值)、繼電器由一種狀態變至另一種狀態的時間(動作時間)是繼電器的主要技術參數。它們既表徵繼電器工作過程的性能,又是選用繼電器的依據。
