塑殼斷路器與微型斷路器有什麼區別?

塑殼斷路器與微型斷路器有什麼區別?

塑殼斷路器與微型斷路器有什麼區別?

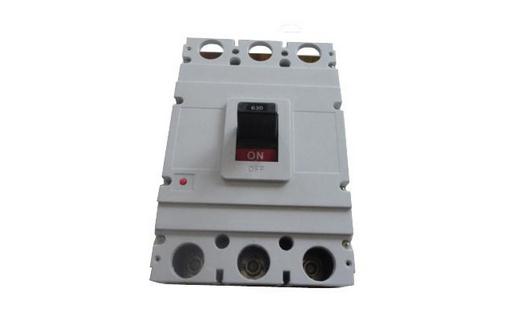

塑殼斷路器的簡介

塑殼斷路器,又名裝置式斷路器,所有的零件都密封於塑料外殼中,輔助觸點,欠電壓脫扣器以及分勵脫扣器等多採用模塊化。由於結構非常緊湊,塑殼斷路器基本無法檢修。其多採用手動操作,大容量可選擇電動分合。

由於電子式過電流脫扣器的應用,塑殼斷路器也可分為A類和B類兩種,B類具有良好的三段保護特性,但由於價格因素,採用熱磁式脫扣器的A類產品的市場佔有率更高。

塑殼斷路器是將觸頭、滅弧室、脫扣器和操作機構等都裝在一個塑料外殼內,一般不考慮維修,適用於作支路的保護開關,過電流脫扣器有熱磁式和電子式兩種,一般熱磁式塑殼斷路器為非選擇性斷路器,僅有過載長延時及短路瞬時兩種保護方式,電子式塑殼斷路器有過載長延時、短路短延時、短路瞬時和接地故障四種保護功能。部分電子式塑殼斷路器新推出的產品還帶有區域選擇性連鎖功能。大多數塑殼斷路器為手動操作,也有部分帶電動機操作機構。

塑殼斷路器的工作原理

塑殼斷路器指的是,能夠在電流超過跳脫設定後自動切斷電流。塑殼指的是用塑料絕緣體來作為裝置的外殼,用來隔離導體之間以及接地金屬部分。塑殼斷路器通常含有熱磁跳脫單元,而大型號的塑殼斷路器會配備固態跳脫傳感器。其脫扣單元分為:熱磁脫扣與電子脫扣器。

斷路器一般由觸頭系統、滅弧系統、操作機構、脫扣器、外殼等構成。

當短路時,大電流(一般10至12倍)產生的磁場克服反力彈簧,脫扣器拉動操作機構動作,開關瞬時跳閘。當過載時,電流變大,發熱量加劇,雙金屬片變形到一定程度推動機構動作(電流越大,動作時間越短)。

現在有電子型的,使用互感器採集各相電流大小,與設定值比較,當電流異常時微處理器發出信號,使電子脫扣器帶動操作機構動作。

斷路器的作用是切斷和接通負荷電路,以及切斷故障電路,防止事故擴大,保證安全運行。而高壓斷路器要開斷1500V,電流為1500-2000A的電弧,這些電弧可拉長至2m仍然繼續燃燒不熄滅。故滅弧是高壓斷路器必須解決的問題。

吹弧熄弧的原理主要是冷卻電弧減弱熱游離,另一方面通過吹弧拉長電弧加強帶電粒子的復合和擴散,同時把弧隙中的帶電粒子吹散,迅速恢復介質的絕緣強度。

塑殼斷路器與微型斷路器的區別

塑殼斷路器主要是為低壓配電系統和電動機保護回路中的過載、短路提供保護功能。由於其可靠性和穩定性,使之成為工業上應用十分廣泛的產品。微型斷路器(英文簡稱為MCB)同樣是使用範圍和數量都極大的斷路器產品,主要功能是為建築電氣終端配電裝置提供保護。

由於兩者同屬於斷路器,且塑殼斷路器多用於小容量的通斷,所以瞭解兩者的區別,選擇合適的產品是十分現實和重要的。這裡簡單做下說明。先說下基本的相似之處,因為兩者都屬於斷路器,都需要遵守一些基本的產品標準,有相同的工作原理。

接著說下兩者的區別,總體上說有以下幾點:1、電氣參數不同。2、機械參數不同。3、使用工作環境不同。此外從選購的角度出發,具體說幾個兩者的區別。

塑殼斷路器電流等級最高2000A的都有,而微型斷路器最大電流等級在125A以內。由於兩者在容量上的差距,在具體工作中,塑殼斷路器的有效面積也大於微型斷路器,同時接入的導線也比較粗,可以達到35平方以上,而微型斷路器只適合接10平方以下的導線。所以一般對於室內情況,房間較大的更適宜選擇塑殼斷路器。
