延時開關的簡介

延時開關中有觸摸延時開關、聲光控延時開關等。只要用手摸一下開關的觸摸片或給聲音信號就自動照明。當人離開30秒至75秒內自動關閉,因此,也成為國家能源部極力推薦產品。

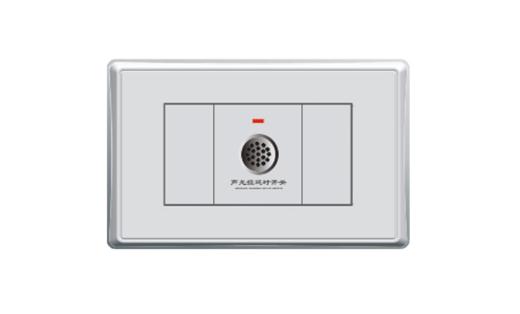

聲光延時開關基本原理

聲光延時開關是由幾個聲控開關和光控開關還有燈泡串聯而成。當有光線時,光敏開關斷開,當無光線時,光敏開關閉合。然後當有聲音產生時。聲敏開關閉合。從而形成通路。使燈泡點亮。

觸摸式延時開關利用的是與試電筆同樣的原理,即在人體和電源間串聯一個很大的電阻,這樣,通過人體會形成一個低電壓的電流(電壓低,但電流並不一定小),最終流入大地,形成觸發回路,這樣,就可以觸發延時開關開始計時,並接通電燈主回路,燈就亮了。

延時開關的工作原理

延時開關最大的特色是使用時,只要用手指摸一下觸摸電極,燈就點亮,延時1分鐘左右後會自動熄滅。可以直接取代普通開關,不必改室內布線。

其工作原理為:

觸摸式延時開關電路虛線右面是普通照明線路,左部是電子開關部分。VD1~VD4、VS組成開關的主回路,IC組成開關控制回路。平時,VS處於關斷狀態,燈不亮。VD1~VD4輸出220V脈動直流電經R5限流,VD5穩壓,C2濾波輸出約12V左右的直流電供IC使用。此時LED發光,指示開關位置,便於夜間尋找開關。

IC為雙D觸發器,只用其中一個D觸發器將其接成單穩態電路,穩態時1腳輸出低電平,VS關斷。當人手觸摸一下電極M時,人體洩漏電流經R1、R2分壓,其正半周使單穩態電路翻轉,1腳輸出高電平,經R4加到VS的門極,使VS開通,電燈點亮。這時1腳輸出高電平經R3向電容C1充電,使4腳電平逐漸升高直至暫態結束,電路翻回穩態,1腳突變為低電平,VS失去觸發電壓,交流電過零時即關斷,電燈熄滅。
