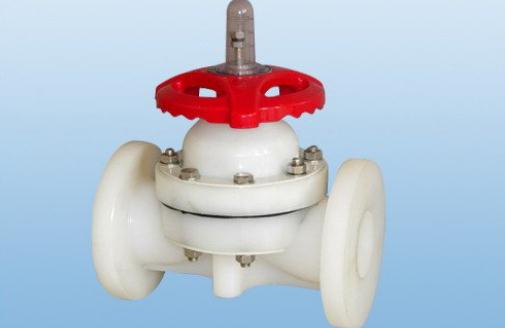

隔膜閥是什麼？

隔膜閥的結構形式與一般閥門很不相同，它是依靠柔軟的橡膠膜或塑料膜來控制流體運動的。常用的隔膜閥材質分為鑄鐵隔膜閥，鑄鋼隔膜閥，不銹鋼隔膜閥，塑料隔膜閥。

隔膜閥是在閥體和閥蓋內裝有一撓性隔膜或組合隔膜，其關閉件是與隔膜相連接的一種壓縮裝置。閥座可以是堰形，也可以是直通流道的管壁。

隔膜閥的優點是其操縱機構與介質通路隔開，不但保證了工作介質的純淨，同時也防止管路中介質衝擊操縱機構工作部件的可能性。此外，閥桿處不需要採用任何形式的單獨密封，除非在控制有害介質中作為安全設施使用。隔膜閥中，由於工作介質接觸的僅僅是隔膜和閥體，二者均可以採用多種不同的材料，因此該閥能理想地控制多種工作介質，尤其適合帶有化學腐蝕性或懸浮顆粒的介質。

隔膜閥的工作溫度通常受隔膜和閥體襯裡所使用材料的限制，它的工作溫度範圍大約為-50～175℃。隔膜閥結構簡單，只由閥體、膜片和閥頭組合件三個主要部件構成。該閥易於快速拆卸和維修，更換隔膜可以在現場及短時間內完成。

隔膜閥的工作原理

隔膜閥用耐腐蝕襯裡的閥體和耐腐蝕隔膜代替閥芯組件，利用隔膜的移動起調節作用。隔膜閥的閥體材料採用鑄鐵、鑄鋼，或鑄造不銹鋼，並襯以各種耐腐蝕或耐磨材料、隔膜材料橡膠及聚四氟乙烯。襯裡的隔膜耐腐蝕性能強，適用於強酸、強鹼等強腐蝕性介質的調節。

隔膜閥的結構簡單、流體阻力孝流通能力較同規格的其他類型閥大；無洩漏，能用於高粘度及有懸浮顆粒介質的調節。隔膜把介質與閥桿上腔隔離，所以沒有填料介質也不會外漏。但是，由於隔膜和襯裡材料的限制，耐壓性、耐溫性較差，一般只適用於1.6MPa公稱壓力和150℃以下。

隔膜閥的流量特性接近快開特性，在60%行程前近似為線性,60%後的流量變化不大。氣動形式的隔膜閥尚可附裝反饋信號、限位器及定位器等裝置，以適應自控、程控或調節流量的需要。氣動隔膜閥的反饋信號採用無觸點傳感技術。該產品採用薄膜式推進氣缸，替代活塞氣缸，排除了活塞環易損壞，造成洩漏而導致無法推動閥門啟閉的弊端。當氣源發生故障時，尚可操作手輪使閥門啟閉。
