節流閥的簡介

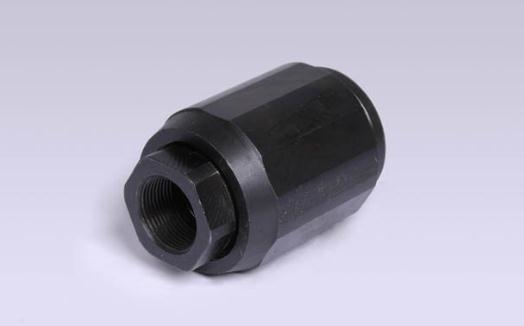

節流閥是通過改變節流截面或節流長度以控制流體流量的閥門。將節流閥和單向閥並聯則可組合成單向節流閥。

節流閥和單向節流閥是簡易的流量控制閥,在定量泵液壓系統中,節流閥和溢流閥配合,可組成三種節流調速系統,即進油路節流調速系統、回油路節流調速系統和旁路節流調速系統。節流閥沒有流量負反饋功能,不能補償由負載變化所造成的速度不穩定,一般僅用於負載變化不大或對速度穩定性要求不高的場合。

節流閥的外形結構與截止閥並無區別,只是它們啟閉件的形狀有所不同。節流閥的啟閉件大多為圓錐流線型,通過它改變通道截面積而達到調節流量和壓力。節流閥供在壓力降極大的情況下作降低介質壓力之用。

節流閥型號與作用

節流閥是通過改變節流截面或節流長度以控制流體流量的閥門。將節流閥和單向閥並聯則可組合成單向節流閥。

節流閥和單向節流閥是簡易的流量控制閥,在定量泵液壓系統中,節流閥和溢流閥配合,可組成三種節流調速系統,即進油路節流調速系統、回油路節流調速系統和旁路節流調速系統。節流閥沒有流量負反饋功能,不能補償由負載變化所造成的速度不穩定,一般僅用於負載變化不大或對速度穩定性要求不高的場合。

內螺紋截止閥,產品型號:J11T-16

作用本閥應用於工作溫度≤200℃的水、蒸汽介質的管路上,作啟閉用。內螺紋截止閥價格,內螺紋截止閥廠家,內螺紋截止閥報價。

截止閥,產品型號:J41T/W/H/F-16

產品特點:本閥適用於公稱壓力1.6MPa的管路上作啟閉用。

節流閥的工作原理

節流閥在外形和結構上都與截止閥非常相似,所不同的只是閥瓣的形狀和工作行程,因此,節流閥與截止閥的零部件通用程度很高。

各種截斷閥都可以改變介質通道截面積,因而在一定程度上也可以起到調節作用,但是它們的調節性能不好。這是因為它們的啟閉件和閥桿是活動連接的,在連接處有間隙,不便調節;啟閉件的升降與通道面積的改變不成比例,因而不易做到準確、連續調節;當通道面積小而介質流速很大時,會造成密封面的嚴重沖蝕,並引起閥瓣的振動。因而通常都採用專門結構和啟閉件形狀的節流閥進行調節。

節流閥主要用於調節流量、壓力,在選擇閥門時必須考慮流量控制範圍、壓力降及其負荷等,以避免過早失效並確保安全使用。用於高壓差節流的閥門要求有專門設計的閥門密封元件。總的來說,通過閥瓣的最大壓差不得超過最大上游壓力的20%或200psi(1380kPa)兩者中的較小值。具有專門密封元件的閥門可用於超出此壓差極限的場合。
