氣動閥的簡介

氣動閥：借助壓縮空氣驅動的閥門。氣動閥採購時只明確規格、類別、工壓就滿足採購要求的作法，在當前市場經濟環境裡是不完善的因為氣動閥製造廠家為了產品的競爭，各自均在氣動閥統一設計的構思下，進行不同的創新，形成了各自的企業標準及產品個性。因此在氣動閥採購時較詳盡的提出技術要求，與廠家協調取得共識，作為氣動閥採購合同的附件是十分必要的。

氣動活塞執行機構採用壓縮空氣作動力源，通過活塞的運動帶動曲臂進行90度回轉，達到使閥門自動啟閉。它的組成部分為：調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。

氣動閥是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節；V型閥芯最適用於各種調節場合，具有額定流量係數大，可調比大，密封效果好，調節性能靈敏，體積小，可豎臥安裝。適用於控制氣體、蒸汽、液體等介質。

氣動閥的工作原理

氣動活塞執行機構採用壓縮空氣作動力源，通過活塞的運動帶動曲臂進行90度回轉，達到使閥門自動啟閉。它的組成部分為：調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。

氣動調節閥的工作原理：氣動調節閥由執行機構和調節機構組成。執行機構是調節閥的推力部件，它按控制信號壓力的大小產生相應的推力，推動調節機構動作。閥體是氣動調節閥的調節部件，它直接與調節介質接觸，調節該流體的流量。

1、氣動閥規格及類別，應符合管道設計文件的要求。

2、氣動閥的型號應註明依據的國標編號要求。若是企業標準，應註明型號的相關說明。

3、氣動閥工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大於管道實際的工壓；氣動閥關閉狀況下的任何一側應能承受1.1倍閥門工壓值而不滲漏；閥門開啟狀況下，閥體應能承受二倍閥門工壓的要求。

4、氣動閥製造標準，應說明依據的國標編號，若是企業標準，採購合同上應附企業文件。氣動閥標準分國標，美標及日標三種規格。

5、氣動閥的完整描述包含其規格尺寸，材質，連接方式，以及動作方式（其中動作方式分為1：雙作用，2：單作用）。

氣動閥的型號與結構

氣動閥型號

1、氣動閥型號ZHA/B-22，有效面積：350cm2。

2、氣動閥型號ZHA/B-23，有效面積：350cm2。

3、氣動閥型號ZHAB-34，有效面積：560cm2。

4、氣動閥型號ZHA/B-45，有效面積：900cm2。

5、氣動閥型號ZHA/B-56，有效面積：1400cm2。

氣動調節閥由執行機構和閥兩部分組成。

執行機構

按照控制信號的大小產生相應的輸出力，帶動閥桿移動。

閥

直接與介質接觸，通過改變閥芯與閥座間的節流面積調節流體介質的流量。

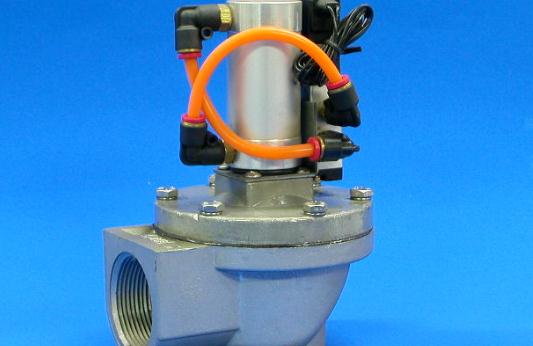

控制信號給電磁閥通電，電磁閥打開，壓縮空氣進入氣室，推動氣動閥閥膜，然後推動閥桿，閥桿帶動閥心打開或關閉。氣動閥是借助壓縮空氣驅動的閥門。
