止回閥的安裝位置

止回閥安裝在管道轉彎彎頭或垂直方向落差較大的地方,也是防止水錘對管道的影響及破壞,所以應該裝在4處,防止回水對水表的衝擊。

一、升降式止回閥:

閥瓣沿著閥體垂直中心線滑動的止回閥,升降式止回閥只能安裝在水平管道上,在高壓小口徑止回閥上閥瓣可採用圓球。升降式止回閥的閥體形狀與截止閥一樣(可與截止閥通用),因此它的流體阻力係數較大。其結構與截止閥相似,閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡,閥瓣導向簡可在閥盞導向簡內自由升降,當介質順流時,閥瓣靠介質推力開啟,當介質停流時,閥瓣靠自垂降落在閥座上,起阻止介質逆流作用。直通式升降止回閥介質進出口通道方向與閥座通道方向垂直;立式升降式止回閥,其介質進出口通道方向與閥座通道方向相同,其流動阻力較直通式小。

二、旋啟式止回閥:

旋啟式止回閥的閥瓣呈圓盤狀,繞閥座通道的轉軸作旋轉運動,因閥內通道成流線形,流動阻力比升降式止回閥小,適用於低流速和流動不常變化的大口徑場合,但不宜用於脈動流,其密封性能不及升降式。旋啟式止回閥分單瓣式、雙瓣式和多半式三種,這三種形式主要按閥門口徑來分,目的是為了防止介質停止流動或倒流時,減弱水力衝擊。

三、碟式止回閥:

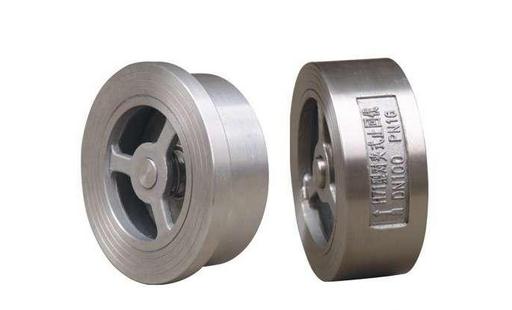

閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單,只能安裝在水平管道上,密封性較差。

止回閥工作原理

止回閥是指依靠介質本身流動而自動開、閉閥瓣,用來防止介質倒流的閥門,又稱逆止閥、單向閥、逆流閥和背壓閥。止回閥屬於一種自動閥門,其主要作用是防止介質倒流、防止泵及驅動電動機反轉,以及容器介質的洩放。止回閥還可用於給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥(依重心旋轉)與升降式止回閥(沿軸線移動)。

止回閥這種類型的閥門的作用是只允許介質向一個方向流動,而且阻止反方向流動。通常這種閥門是自動工作的,在一個方向流動的流體壓力作用下,閥瓣打開;流體反方向流動時,由流體壓力和閥瓣的自重合閥瓣作用於閥座,從而切斷流動。

其中止回閥就屬於這種類型的閥門,它包括旋啟式止回閥和升降式止回閥。旋啟式止回閥有一介鉸鏈機構,還有一個像門一樣的閥瓣自由地靠在傾斜的閥座表面上。為了確保閥瓣每次都能到達閥座面的合適位置,閥瓣設計在鉸鏈機構,以便閥瓣具有足夠有旋啟空間,並使閥瓣真正的、全面的與閥座接觸。閥瓣可以全部用金屬製成,也可以在金屬上鑲嵌皮革、橡膠、或者採用合成覆蓋面,這取決於使用性能的要求。旋啟式止回閥在完全打開的狀況下,流體壓力幾乎不受阻礙,因此通過閥門的壓力降相對較小。
