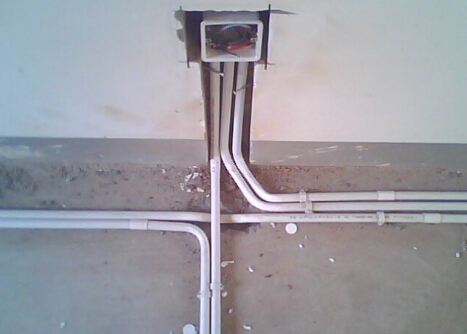

插座在牆的上部,在牆面垂直向上開槽,至牆的頂部安裝裝飾角線的安裝線內,如果是在牆的下部,垂直向下開槽至安裝踢腳板的底部,開槽深度應一致,槽線及頂直應先在牆面彈出控制線後,再用切割機切割牆面,用機器開槽。

水電安裝規範-水電安裝知識
水電安裝規範-水電安裝知識

水電安裝規範

水電安裝規範內容

1、布線的原則:橫平豎直。使用專用中財PVC阻燃型電線管,線管在線槽中必須固定,線盒與線管相接時應使用鎖母,直管每隔80公分使用一個管卡,拐角處每隔20公分使用一個管卡。

2、插座在牆的上部,在牆面垂直向上開槽,至牆的頂部安裝裝飾角線的安裝線內,如果是在牆的下部,垂直向下開槽至安裝踢腳板的底部,開槽深度應一致,槽線及頂直應先在牆面彈出控制線後,再用切割機切割牆面,用機器開槽。

3、使用中財PVC管,在彎管時用彈簧現彎,不得使用90度彎頭及三通(在這一點上目前我們基本沒有出現這一類情況),線路安裝時必須加護線套管,採用膠粘進行連接,套管邊接應緊密。平直。平順。直角拐角處應將角內側切開,切口一側切圓弧形接口後,折彎安裝。

4、管道絞牙深度適中,無毛刺。管道連接處用生料帶纏5-6圈,管道絞牙數為5牙-6牙,直到擰緊接頭,不允許爛牙接進管中。

5、導線裝入套管後,應使用導線固定工具,先固定在牆面及牆內後,再抹灰隱蔽。

6、嚴禁線管直接鋪設在複合板下面,(在這一點上我們目前沒有做的很好,以後我們會和客戶交流好,復合地板一定要進行開槽處理)在實木地板下的線管必須有加固措施。

7、嚴禁線管鋪設在廚房。衛生間地面上,防止水滲入線管內。(在衛生間的地面上不能有任何的線管,在這一點上我們必須要加強處理)。

8、穿入線管的導線不應大於線管的孔面積40%,管內導線不得有接頭,不同用途的導線嚴禁混穿於一根線管內。

9、導線進入線盒必須保證留有一定的長度,留有10~15厘米,音響留100厘米,穿軟管以便進行開關。插座的安裝維修。

10、裝水管距離牆面應為1。5公分,左熱右冷,間距15公分中。

11、電線與水管平行距不應小於30公分,交叉。過橋距不應小於10公分。

12、電線點與點不能有接頭,吊頂內的暗線必須有阻燃管保護。

13、水電驗收合格後,方可粉平線槽,牆槽應用1:3水泥砂漿填補密實(應分兩次粉平牆面)。

強電系統施工工藝要求

1、每戶應設置分戶配電箱,配電箱安裝位置,漏電箱安裝位置:應安裝在易操作位置,便於日常維修。

2、配電箱內應設漏電斷路器,漏電動作電流應不大於30mA,有過負荷、過電壓保護功能,並分數路出線,分別控制照明、空調、插座等,其回路應確保負荷正常使用。箱體的底面離地面高度變寬宜1。8米。原配電箱位置一般不可移位,若需移位要加過渡盒,並與設計,監理確定方案,在監理指導下方能進行施工。

3、電路排布為所以空調各自獨方一路,所以照明為一路,廚房插座為一路,(廚房。衛生間單放插座,衛生間用電設施及衛生間插座為一路,除廚,衛以外的所以普通插座為一路,不同的房型均可參照以上的辦法。

4、兩路線的零線,地線不能共用。兩路線不能穿同一管內,電線和暖氣、熱水、煤氣管之間的平行距離不應小於300mm,交叉距離不應小於100mm。

5、入戶總開最少為60A以上,客廳和空調最好為40A。

6、衛生間安裝浴霸的應單獨分路,線直徑為2。5mm平方,衛生間內安裝電水器時應單獨分路,視容量大,小確定用線截面,一般為2。5mm平方4mm平方左右。

7、廚房用電:廚房需要單獨分路導線徑2。5mm平方。

8、普通插座與燈具超過25只的需增加分路進行控制。

9、導線色標:配電箱及各回路配線均需規範要求進行分色。

10、配線時,相線與零線的顏色應不同,同一住宅相線(顏色應統一,零線宜用藍色,保護線必須用黃綠雙色線。穿入配管導線的接頭應設在接線盒內,接頭搭接應牢固,絕緣帶包纏應均勻緊密。

11、文明施工,規範施工,加速施工,給整個工程開個好頭。

弱電系統施工的技術施工要求

1、電話必須使用專用電話線穿線管敷設,不能與其他線混穿一管。

2、TV有線電視線必須採用符合要求的同軸電纜線(寬頻7。5lI,並嚴禁對接,有線網絡線的彎曲半徑>或=8D(R為64MM)。

3、TV有線電視線嚴禁與網絡線混穿一管。

4、強弱電嚴禁在同一根管內鋪設,不得接入同一個接線盒。

5、強弱電線管間距要大於15mm。電話線、電視線等信號線不能和電線平行走線。

6、四終端以下的安裝,應採用分頻器(分配器)。分配必須安裝在120型的大方線盒內(TV盒)減少電平信號的損失,同時又便於維修。

7、進行通電實驗,檢查所有電器元件的工作狀態功能是否正常。

8、留足音響線出口的長度方便以後移位(應留足1米距離、並保護)。

9、完畢後有電工繪製電路圖(電器排列平面圖,系統圖)。

10、電工必須配有持證上崗,配備規範電工工具。

11、電工工作時必須穿絕緣鞋,必須兩人以上操作,嚴禁穿短褲進行工作,文明施工。

燈具的安裝工藝要求

1、燈具的安裝最基本的要求就是牢固。

2、室內安裝壁燈、床頭燈、檯燈、落地燈、鏡前燈等燈具時,高度低於2。4m及以下的燈具的金屬外殼均應接地可靠,以保證使用安全。

3、衛生間及廚房裝矮腳燈頭時,宜採用瓷螺口燈頭接線,相線(開關線、應接在中心觸點端子上,零線接在螺紋端子上)。

4、檯燈等帶開關的燈頭,為了安全,開關手柄不應有裸露的金屬部分。

5、裝飾吊平頂安裝各類燈具時,應按照燈具的安裝說明的要求進行安裝燈具重量大於3kg應採用預埋吊鉤或從屋頂用膨脹螺栓直接固定支吊架安(能用吊平頂吊木龍骨支架安裝燈具)。不得掛在相鄰的水管、電管上,必須獨立吊掛。從燈頭箱盒引出的導線應用軟管保護至燈位,防止導線裸露在平頂內。

6、輕型燈具,可吊掛在原有或有附加大、中龍骨上,但必須做加固處理。嚴禁吊掛在空調風管、水管和電管上。

7、成排燈具必須橫平豎直,允許偏差不大於3mm。

8、在吊平頂內與燈具連接的導線,必須有軟管保護,不得裸線。

開關、插座安裝工藝要求

1、根據設計和客戶方案要求確定開關、插座、燈具的相關位置。

2、插座、開關安裝牢固,四周無縫隙;面向電源插座的相線和零線的位置右相左零,有接地孔的插座,其他線插應為上方位置,接地應可靠。

3、插座離地面應不低於200mm。同一室內安裝的插座應採用防觸電保護措施的插座;成排安裝的插座高低不應大於2mm。

4、開關、插座整潔無污跡。1。5m以下安裝的插座應採用防守觸電保護施的插座;線盒內導線應留有餘量,長度宜為150mm。接線時相線進開關,零線直接進燈頭,螺口燈頭相線不應接外殼。

5、照明燈開關距地面高度宜為1。3m,開關、插座距門口為150-200mm,開關不宜裝在門後。

6、出水口大案下方不要有插座和開關,左右距離有20mm。

7、開關位置應與燈頭位相對應,同一室內開關方向應一致。

8、暗盒要平整,不能超出牆平面,安裝在木質材料上的開關、插座的接線盒要接至面板底。線管要低於牆平面,與暗盒連接用暗盒螺母,開關、插座分別要在同一水平上。

成品保護

1、安裝開關、插座時不得碰壞牆面,要保持牆面的清潔。

2、開關、插座安裝完畢後,不得再次進行噴漿,以保持面板的清潔。

3、其它工種在施工時,不要碰壞和碰歪開關、插座。

應注意的質量問題

1、開關、插座的面板不平整,與建築物表面之間有縫隙。應調整面板後在擰緊固定螺絲,使其緊貼建築物表面。

2、開關未斷相,插座的相線、零線及地線壓接混亂,應按要求進行改正。

3、多燈房間開關與控制燈具順序不對應。在接線時應仔細分清各路燈具的導線,依次壓接,並保證開關方向一致。

4、固定面扳的螺絲不統一(有一字和十字螺絲)。為了美觀,應選用統一的螺絲。

5、同一房間的開關、插座的安裝高度這差超出允許偏差範圍,應即時更正。

6、開關、插座箱內拱頭接線,應改為雞爪接導線總頭,再分支導線接個開關或插座端頭。或採用LC安全型壓線帽壓接總頭後,再分支進行導線連接。

衛生潔具安裝工藝要求

1、衛生器具外表面潔淨無損壞,安裝牢固平穩,不得鬆動;各連接處應密封無滲漏;閥門開關靈活。安裝完畢後進行不少於2小時盛水試驗無滲漏,盛水量分別如下:便器高低落水箱應盛至板手以下10MM處;各種洗滌盆、面盆應盛至溢水口;浴缸應盛至不少於缸深的三分之一。

2、坐便器安裝;安裝前必須檢查坐便器有無破損、裂紋,進水孔與排水口應通暢,不符合質量要求的不應盲目安裝。坐便器應安裝平穩、端正,位於廁所隔間中,位置應正確,並用水平尺度調整平面水平。

3、地漏安裝:地漏應安裝在地平最低外,其標高不應超出地面,最低不得低於地面以下5MM。

4、蹲式大便器排水孔的中心縱向距離牆體面不小於540mm:坐式大便器排水孔的中心縱向距牆體面不小於420mm,坐面距地面的高度300mm;洗臉池安裝:洗臉洗手盆盆口邊距地約800mm;浴盆的上口邊距地面不大於520mm。

5、洗臉池安裝:洗臉池台盆上口距地800MM,台盆安裝支架上應接觸嚴密,不得有鬆動。台盆應用水平尺校正,水平偏差小於等於2MM。三角閥門和臉盆龍頭連接採用鋼管收緊。

6、衛生器具的給水連接管不得有凹凸彎偏等缺陷。

7、衛生器具固定應牢固。不得在多孔磚或輕型隔牆中使用膨脹螺栓固定衛生器具。

8、衛生器具及各種給水管在穿過樓層時周邊應作防漏處理,檢查合格後放可進入下道工序施工。

9、潔具在搬運和安裝時要防止磕碰。穩裝後潔具排水口應用防護用品讀堵好,鍍鉻零件用紙包好,一免堵塞或損壞。

10、在釉面磚、水磨石牆面剔孔洞時,宜用電鑽或先用小鏨子輕剔掉釉面,待剔至磚底灰層處放可用力,但不得過猛,以免將面層剔碎或震成空鼓現象。

11、潔具穩裝後,為防止配件丟失或損壞,配件應在竣工前統一安裝。

12、安裝完的潔具應加以保護,防止潔具瓷面受損和整個潔具損壞。

13、通水試驗前應檢查地漏是否暢通,分戶閥門是否關好,然後按層段分房間逐一進行同水試驗,以免漏水使裝修工程受損。

14、在冬季室內不通暖時,各種潔具必須將水放淨。存水彎應無積水,以免將潔具和存水彎凍裂。

應注意的質量問題

1、座便器不平,左右傾斜。原因:穩裝時,正面和兩側墊磚不牢,焦渣天填充後,沒有檢查,抹灰後不修理,造成高水箱與便器不對中。

2、高、低水箱拉、拖把不靈活。原因:高、低水箱內部配件安裝時,三個主要部件在水箱內位置不合理。高水箱進水、拉把應放在水箱同側。以免使用時互相干擾。

3、零件鍍鉻表面被破壞。原因:安裝時使用管鉗。應使用平面扳手或自製扳手。

4、坐便器與背水箱中心沒對正,彎管歪扭。原因:劃線不對中,便器穩裝不正或先穩背箱,後穩便器、坐便器周圍離開地面。原因:下水管口預留過高,穩裝前沒修理。

6、立式小便器距牆縫隙太大。原因:甩口尺寸不準確。

7、潔具溢水失靈。原因:下水口無溢水眼。

8、通水之前,將器具內污物清理乾淨水電安裝規範全部出自國家標準與行業標準,主要有:GB50303-2002<建築電氣工程施工質量驗收規範>,GB50242-2002<建築給水排及采暖工程施工質量驗收規範>,GB50243-2002<空調工程施工質量驗收規範>(空調管道的規範比普通給水嚴得多、,GB50166-200<火災自動報警系統施工及驗收規範>,GB50339-2003<智能建築工程質量驗收規範>,GB50134-2004<人民防空工程施工及驗收規範>,GB50254~59-96<電氣裝置安裝工程施工及驗收規範>,GB50150-91<電氣裝置安裝工程電氣設備交接試驗標準>,GB50235-97<工業管道工程施工及驗收規範>,GB50411-2007<建築節能工程施工質量驗收規範>,行業標準JGJ46-2005<施工現場臨時用電安全技術規範>,GB50261-2005<自動噴水滅火系統施工質量驗收規範>,排水PVC管GJJ/T29-98,塑料給水管GB/T50349-2005。

水電安裝知識

1、水管管路開槽:

施工方法、先彈線,再開槽。管路開槽按要求必須是平行線與垂直線(如有水電施工圖的對照施工圖更好)。須平行走線的管路一律控制在60-90厘米高(從地面算起),有水龍頭的管路必須垂直。深度控制在4厘米。線槽開好後施工負責人記好開槽管路尺寸、位置。方便以後潔具安裝時知道管路的位置。

2、水路管道安裝:

用材要求、PPR管、鋁塑管。三年前大多數用戶買鋁塑管,這兩年用PPR管用戶的比較多。管道又分冷水管與熱水管專用。暗藏管道杜絕使用鍍鋅鐵管。首先,通過施工圖施工人員與業主商量水域位置與使用功能。安排水電師傅排放安裝好所有的水龍頭及用水位置。如有施工圖可根據施工圖安排放置。施工圖水路功能久缺不到位的,和業主溝通增加水路使用功能。

3、水路管道檢查:

水路管道檢查至關重要,這相關以後的水路安全隱患問題。我們通常用試壓的方法做管道檢查。試壓是管道檢查滲漏的方法之一,先用賭頭將所有內絲賭死。用壓力表打壓(家裝一般12個壓)試水。打壓之後檢查所有管道所有接頭。第二種方法就是上了賭頭之後,打開水閘二天二夜,第三天檢查所有接頭。本人一般採取前面那種方法。

4、二次防水:

水路管道安裝之後,用水泥沙子混合封好衛生間所有線槽。等線槽和地面填渣干後,再次清洗地面與牆面,牆地面水份干了即可做防水,牆面防水最好作一米高。如果廚衛牆背面有傢俱的牆面,必須做滿牆。起到傢俱防潮作用。地面須填渣的,必須做好防水後填渣。填渣10厘米以上的用水泥沙子干混填渣。做二次防水地面和牆面要一起做。(在此肯定有朋友要問我,地面進場時已做了一次防水,為什麼現在又要做一次)。地面做的在水在水電施工時防水表皮已遭破壞,所以必須和牆面一起再做一次。進場第一次做防水是為了能夠確定地面不會漏水。管道安裝好之後牆地面再做一次,使地面和牆面能夠更有效的防水保障。

5、電線線路開槽:

施工負責人在與業主商量好用電功能與要求之後,與電工師傅交底,彈好平行與垂直線開槽。放好開關插座底盒。插座類距地面40厘米開槽,掛式空調插座距地面2。2米開槽,開關距地面1。2—1。4米開槽。開關插座底合安裝要彈水平線開槽。廚衛間須根據設計的使用功能進行彈線開槽。

6、電線電路布線:

用材要求、2。5—6平米以上銅芯線、16mm以上線管。布線要求:大部分電工師傅在電路布線中,沒有考慮將強電與弱電,開關、空調插座與電器插座分開走線。所以開槽也節省了大批工序。強電與弱電的要求布線在最底限度下相隔30厘米,空調插座專用6平米以上的電線分組,電器插座專用4平米分組,開關2。5平米以上專用分組。空調線組距地面2米以上走線。電器線組地面走線,開關及照明燈線組牆頂面走線。開關插座底合安裝時必須水平垂直,這樣使後面的面板安裝會更平整。廚房的開關插座須根據廚櫃設計的使用功能來佈置安裝。所有電線路佈置好之後,施工負責人記好線路的佈置及排放尺寸,這樣方便後期各類家居飾品安裝。
